ZD VBT 是知迪自主研发的综合汽车总线工具平台软件，集成节点仿真、总线记录、信号分析、诊断、标定、脚本编写等多种功能，可与 ZD Box 系列和知迪 USB CAN 系列硬件高效配合，服务 OEM 与零部件供应商的网络设计研发工程师、测试工程师，覆盖前期总线数据分析、ECU 开发和功能测试等全流程研发场景。

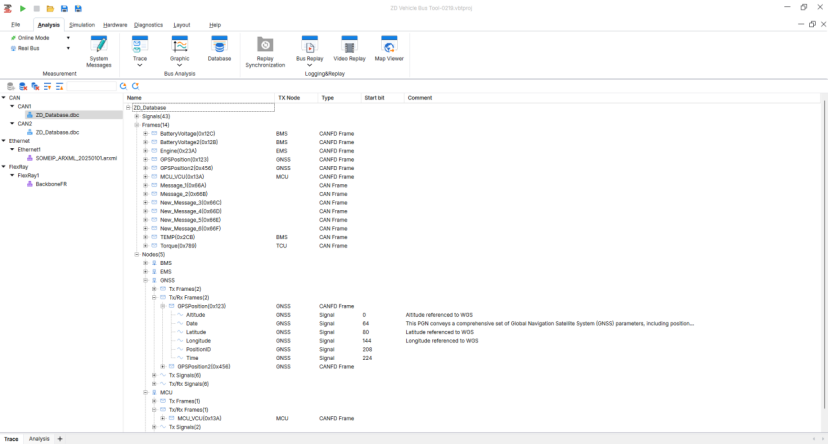

支持 CAN/CAN FD、LIN、Ethernet、FlexRay 总线类型；兼容 DBC、ARXML、LDF、Fibex、ODX、PDX 数据库文件格式；支持 SOME/IP、Autosar PDU 等应用层协议解析。
总线监控支持 Trace 显示、图表显示与信号图形化显示；支持在线/离线回放，兼容 ASC、BLF、PCAP、MF4 文件格式；实时监控总线负载率、帧率、错误帧率与控制器状态。

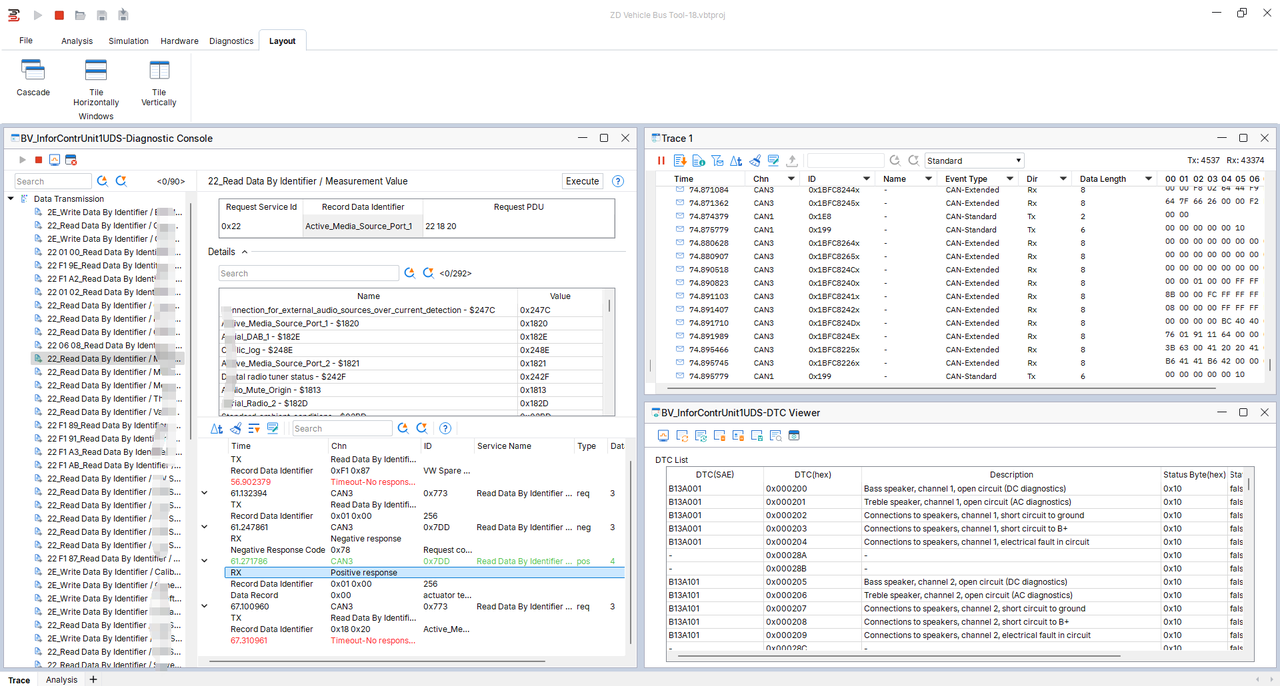

支持 UDS 诊断协议，涵盖 ECU 诊断、刷写与故障管理；UDS 故障码查看器可管理历史故障、当前故障、待定故障；支持 XCP/CCP 协议实现 ECU 标定与测量。

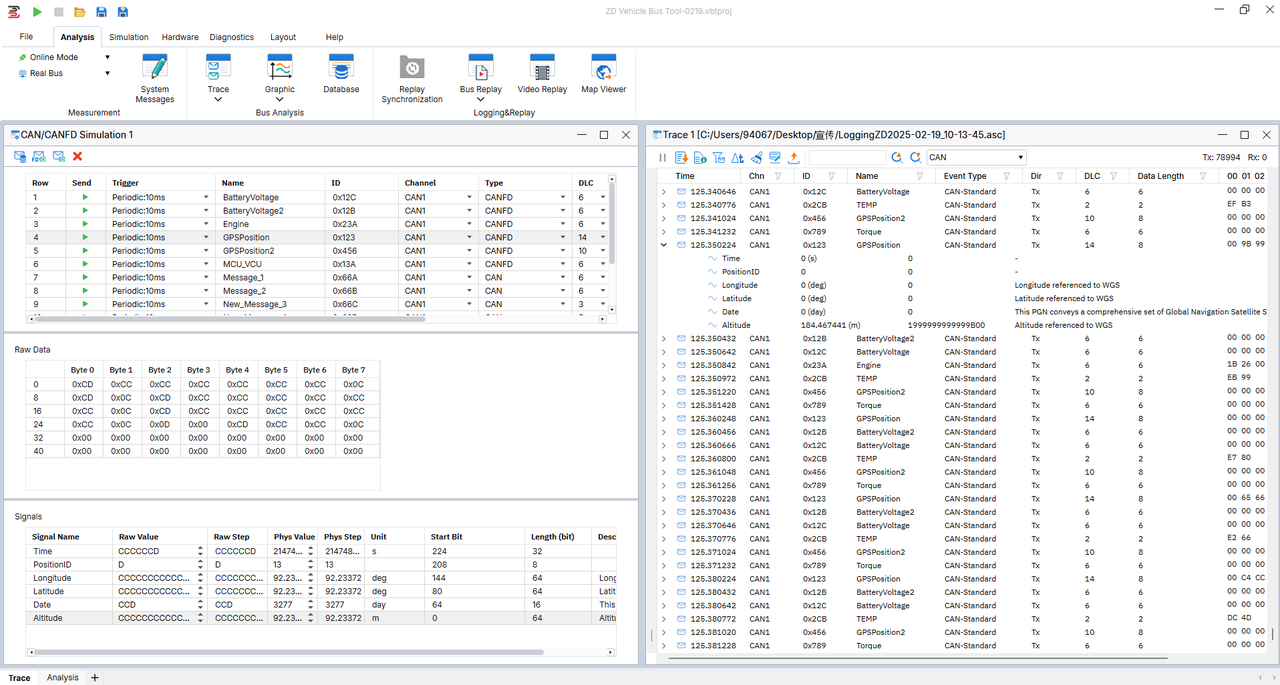

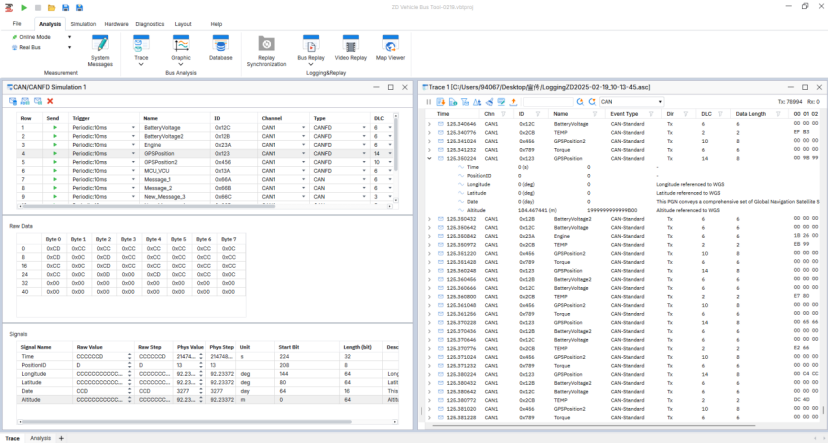

支持 CAN/CAN FD、Ethernet 仿真，适用于 ECU 开发、功能验证与测试优化；支持自定义节点仿真与报文发送类型（周期报文/事件触发报文）；脚本绑定支持复杂仿真逻辑控制。

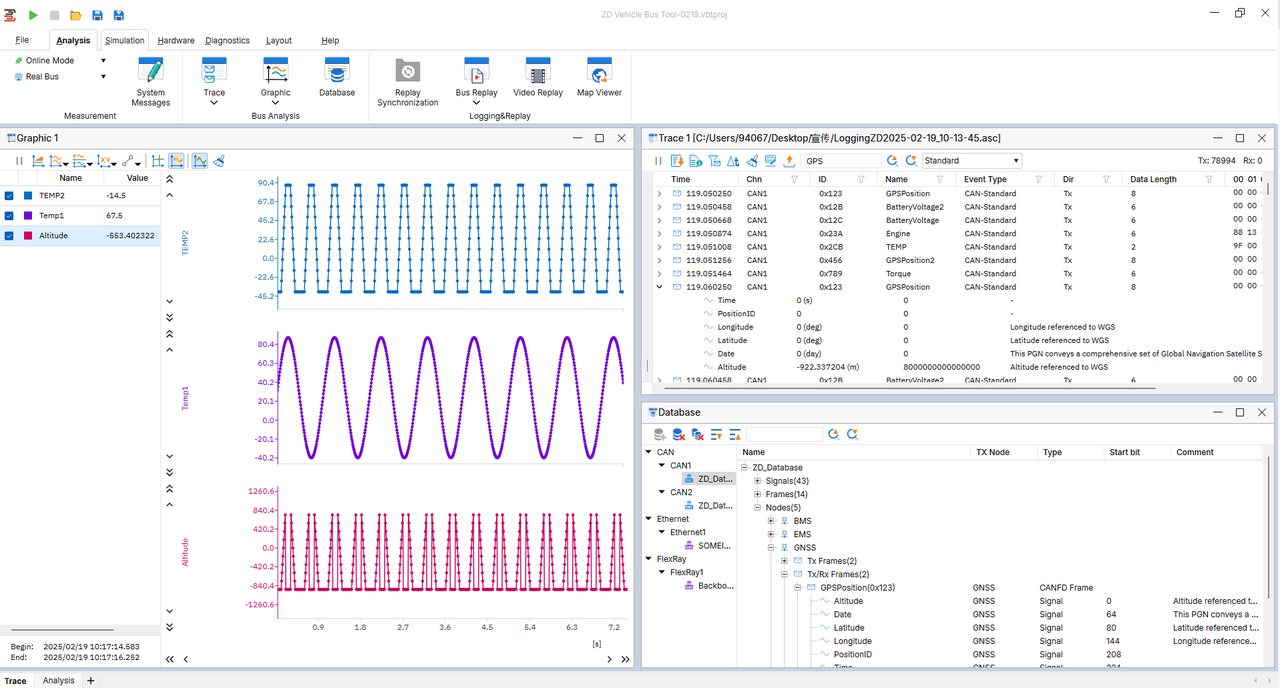

多信号同步分析，支持光标测量与 Y 轴分离显示；可视化诊断报告导出，支持格式化数据存档与共享；用户界面简洁，操作流程优化，降低学习成本。
提供基于脚本的仿真控制与 VBT 应用程序编程接口（API），可与 ZD Box 系列、ZD CAN 系列硬件深度协同，支撑自动化测试与 HIL 环境搭建。
整车电子电气架构愈发复杂，ECU 之间的数据交互规模庞大，靠人工翻报文已经不现实。
ECU 开发与验证过程中，诊断是最频繁的日常动作：读故障、清故障、刷写固件、核对数据。

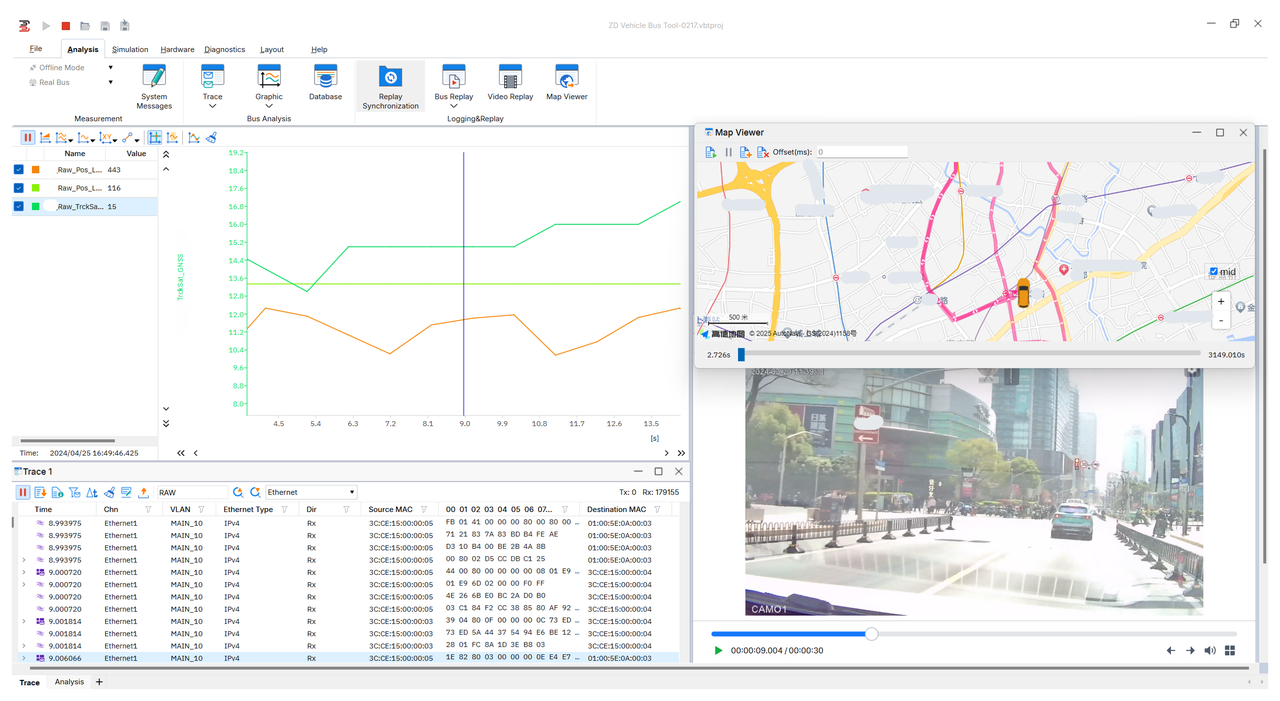

路试与台架测试产生的总线、GPS、视频数据需要在同一时间轴上对齐分析，才能还原问题现场。
被测控制器需要完整的总线环境才能运行：缺失节点发出的报文、周期信号、网络管理状态，都要靠仿真补齐。
← 左右滑动查看完整参数 →

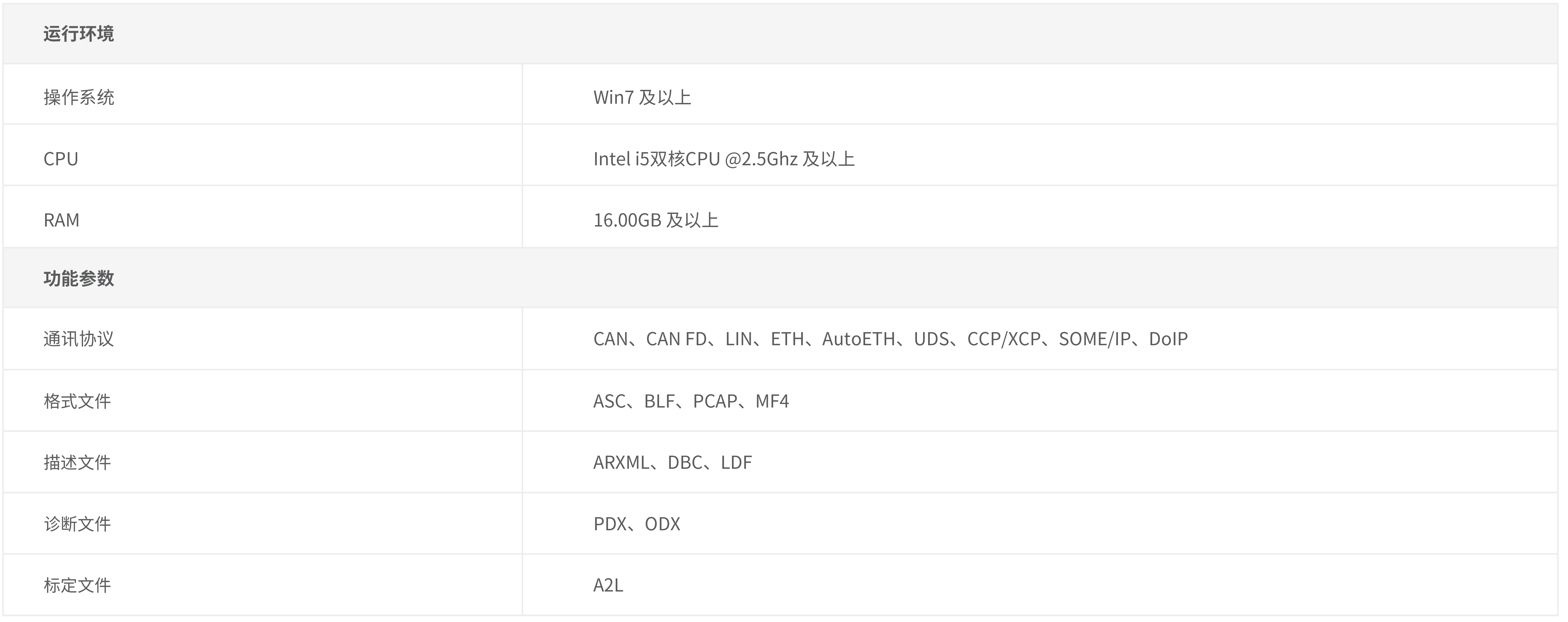

| 产品参数 | ZD Vehicle Bus Tool |
|---|---|
| 总线类型 | CAN/CAN FD、LIN、FlexRay、Automotive Ethernet |
| 应用协议 | SOME/IP、UDS、DoIP、XCP/CCP |
| 诊断能力 | DoCAN（基于 CAN）与 DoIP（基于 IP）诊断，支持 UDS 26 种服务 |
| 描述文件 | DBC、ARXML 4.0.0+、LDF、Fibex |
| 诊断文件 | PDX、ODX |
| 标定文件 | A2L |
| 记录格式 | ASC、BLF、PCAP、MF4 |
| 多媒体支持 | 支持视频编码 H.265/H.264，支持 GNSS 坐标 |
| 运行环境 | Windows 7 及以上；Intel i5 双核 2.5GHz 及以上；内存 16GB 及以上 |

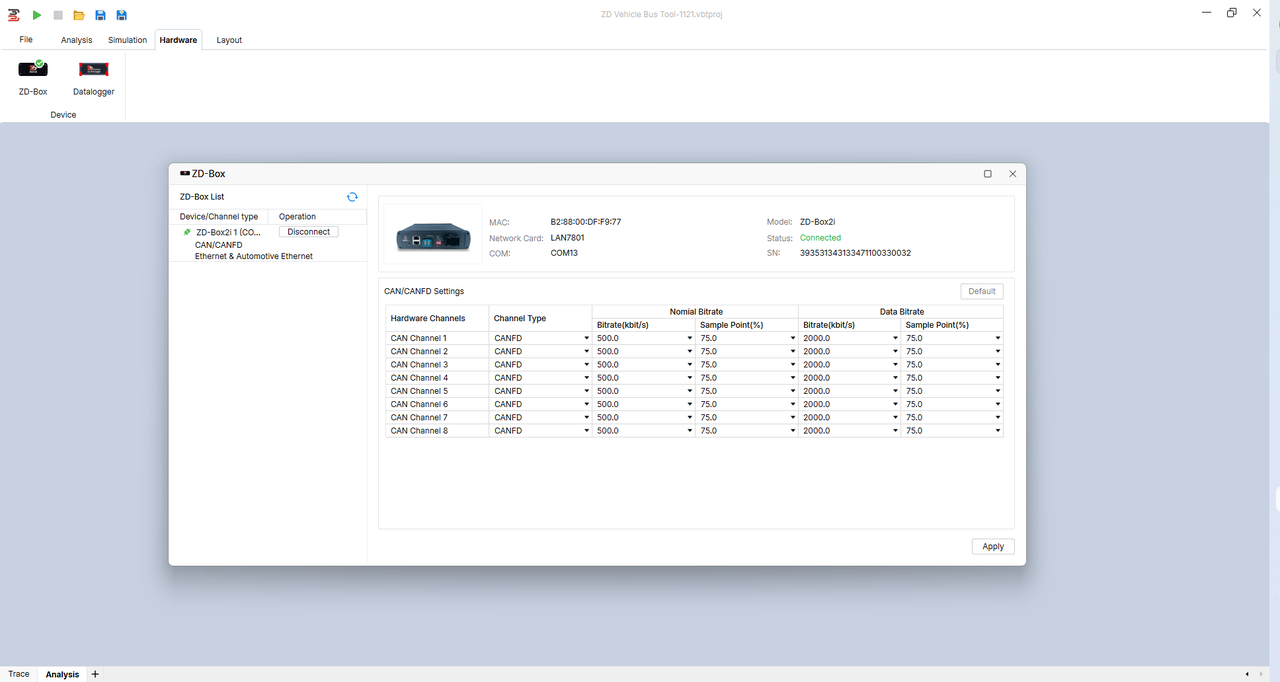

| 硬件协同 | 与 ZD Box 系列、ZD CAN 系列硬件产品配合使用 |
* 知迪产品保持更新迭代，最新规格参数欢迎联系我们获取。
知迪科技 · 汽车总线分析与仿真工具平台软件
