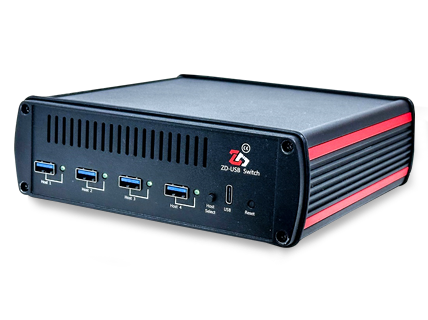

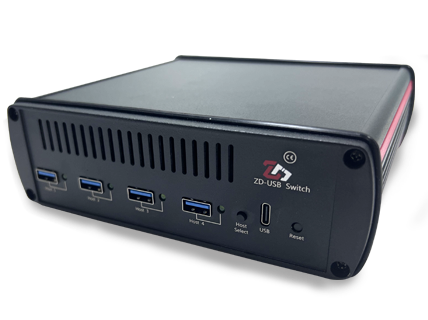

ZD USB Switch

4×4 USB 矩阵切换 · 通断与兼容性测试辅助

ZD USB Switch 是一款便于 USB 设备通断和兼容性测试的辅助设备。提供四个主机端（Host）以及四个设备端（Device）的 USB 接口，可在 16 种连接中随意切换；并集成四路继电器接口，可对外部设备进行通断测试。主机侧可连接 ZD Box 系列、ECU 等 USB 主机，设备侧适用于闪存驱动器、智能手机、平板电脑等。可直接手动或远程自由切换主机和设备端之间的 USB 端口开关，进行连接与访问测试。

4×4

16 种 USB 连接切换

4路

继电器通断控制

USB2.0/3.0

主机与设备端

SDK

API + Python

ZD USB Switch

Key Features

功能特点

0116 路连接随意切换

支持手动或程控任意连接 16 路（4×4）待连接 USB 链路中的一条。

024 路继电器智能通断

4 路继电器开关同时提供常开（NO）和常闭（NC）触头，可进行智能开关控制。

03配套 API 与 Python SDK

提供配套 API 和 Python SDK，轻松接入自动化测试框架。

04状态实时获取

支持实时获取主机侧 USB、设备端 USB、USB 电源及继电器开关状态。

05三路灵活供电

可通过 USB Type-C 接口、主机 USB 总线和车载 12V 供电为设备供电；内置 Flash 保存配置，重启后自动保持历史控制状态。

06防护与兼容

内置 USB 防反充、防过流及 ESD 防护电路；板载 LED 直观展示工作模式；兼容 Windows 和 Linux 操作系统。

Applications

应用场景

兼容测试

USB 自动兼容性测试

AUTOMATIC COMPATIBILITY TESTING

ZD USB Switch 可用于多达 4 个 USB2.0/3.0 主机和 4 个 USB2.0/3.0 设备的自动兼容性测试。用户可手动或自动监控并设置 USB 端口连接状态，简化了开发调试及测试过程中人为频繁插拔 USB 线束及切换 USB 设备的操作。

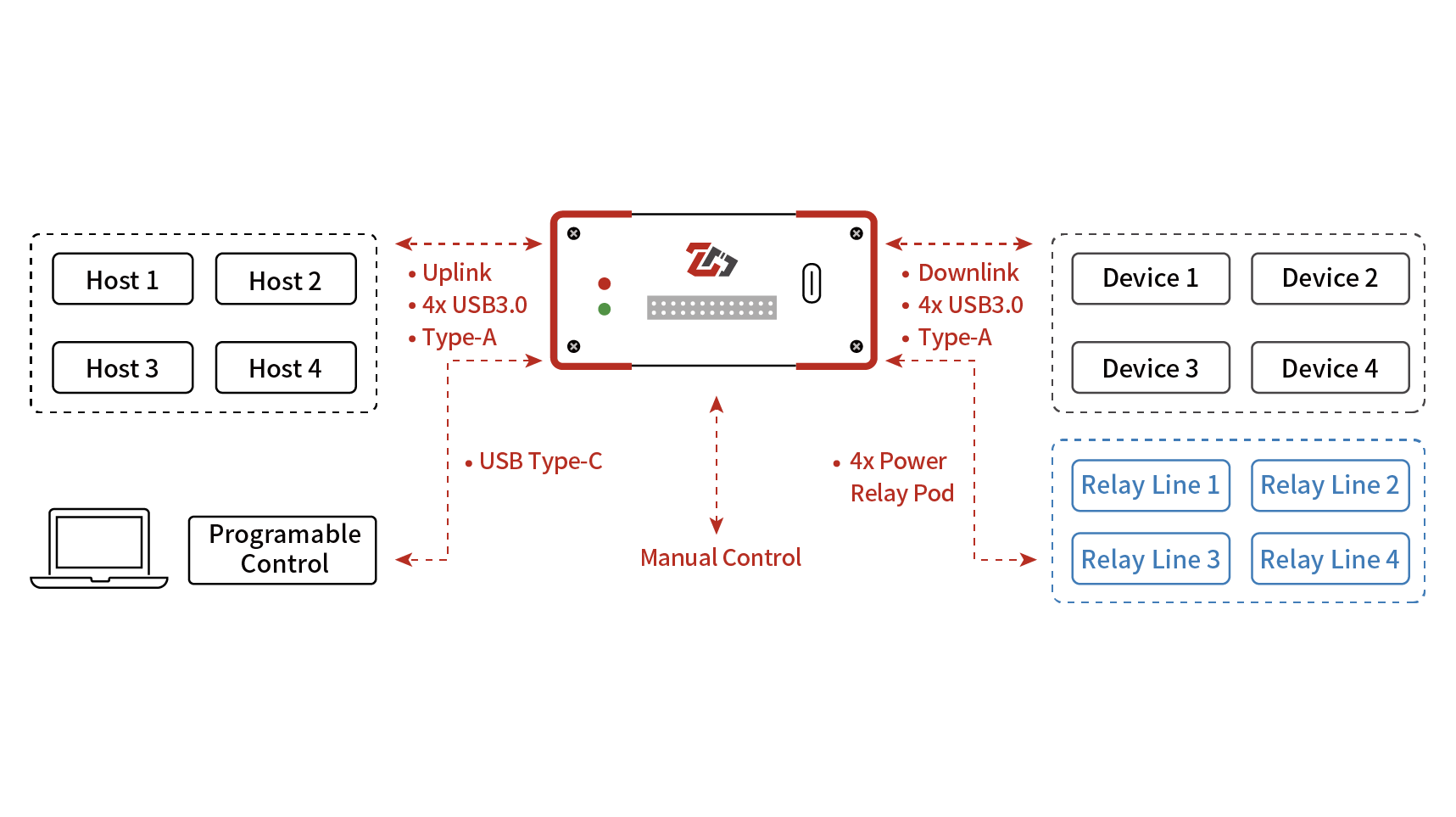

16 种连接：4×4 主机-设备矩阵任意切换
LED 可视：每路 Host/Device 口配独立 LED 状态指示

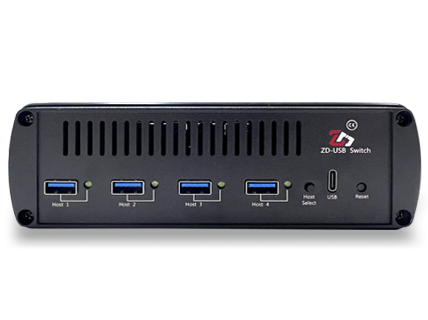

USB 主机 ×4ZD Box / ECU 等

⇄

USB Switch4×4 矩阵 · 16 选 1

⇄

USB 设备 ×4手机 / U盘 / 平板

⇣

外部设备 ×4继电器通断控制（NO/NC）

免频繁插拔 · 手动或程控自由切换

通断控制

继电器智能开关控制

RELAY CONTROL

产品提供 4 组继电器，可以智能控制开关通断，例如模拟控制电源上电/下电、控制线路连接/断开等场景。

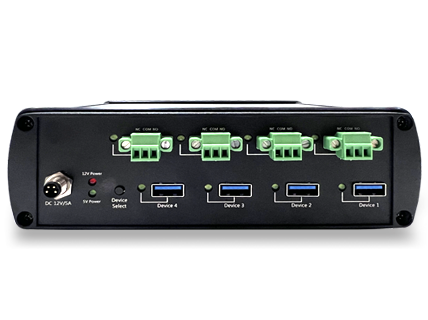

常开+常闭：每组继电器同时提供 NO/NC 触头
实时回读：继电器开关状态可实时获取

程控集成

API / SDK 自动化集成

API & PYTHON SDK

提供配套 API 和 Python SDK，支持实时获取主机侧 USB、设备端 USB、USB 电源及继电器开关状态，轻松嵌入 CI 自动化测试流程。内置 Flash 保存配置，重启后自动保持历史控制状态。

跨平台：兼容 Windows 和 Linux 操作系统
安全防护：内置 USB 防反充、防过流及 ESD 防护电路

Specifications

产品规格

← 左右滑动查看完整参数 →

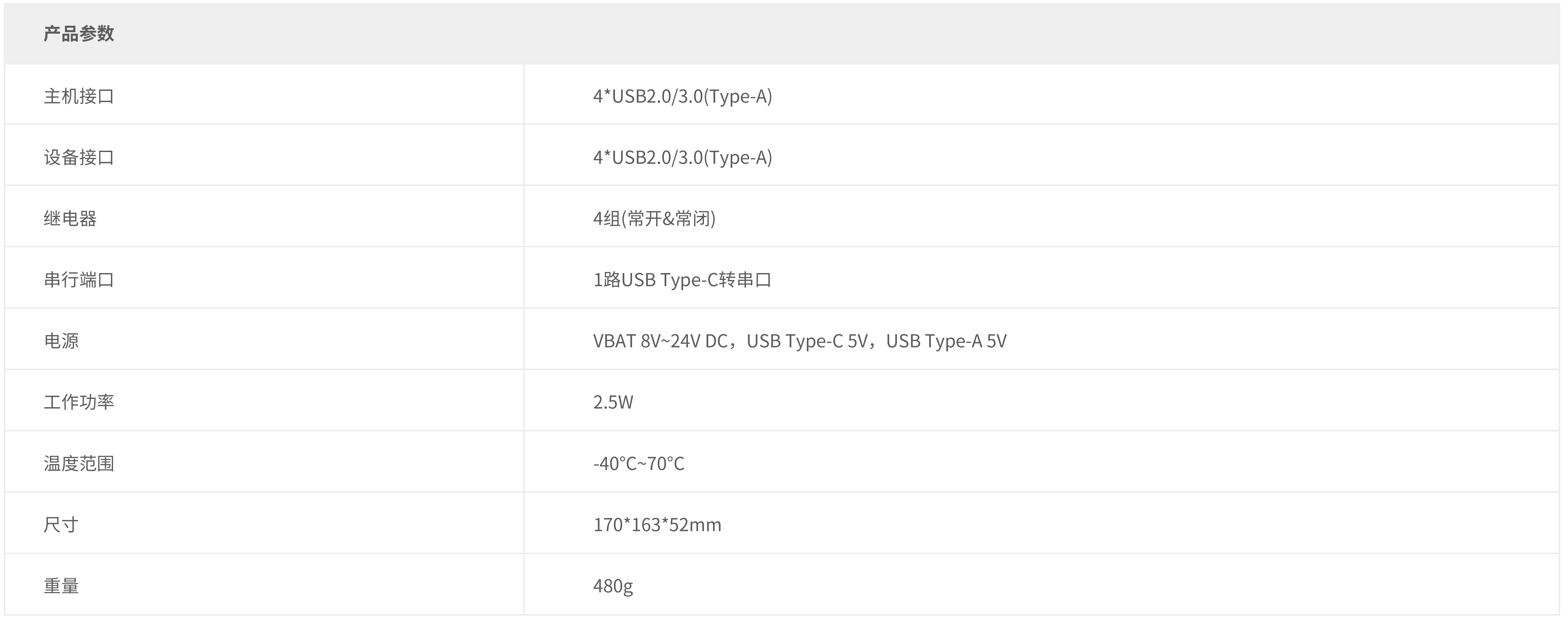

产品参数	ZD USB Switch
主机接口	4 × USB2.0/3.0（Type-A）
设备接口	4 × USB2.0/3.0（Type-A）
继电器	4 组（常开 & 常闭）
串行端口	1 路 USB Type-C 转串口
电源	VBAT 8V~24V DC / USB Type-C 5V / USB Type-A 5V
工作功率	2.5W
温度范围	-40℃ ~ 70℃
尺寸	170 × 163 × 52 mm
重量	480 g

* 知迪产品保持更新迭代，最新规格参数欢迎联系我们获取。
