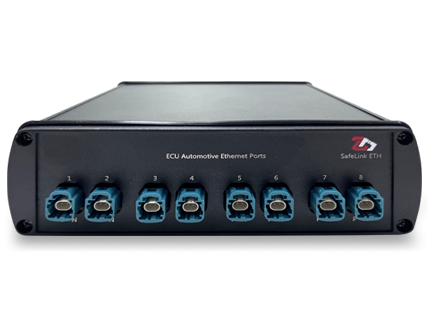

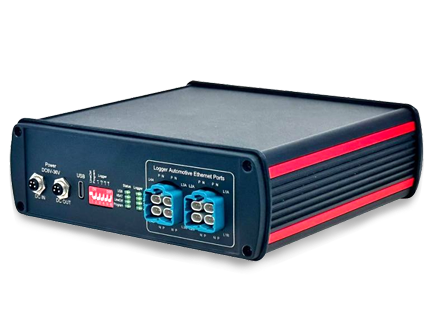

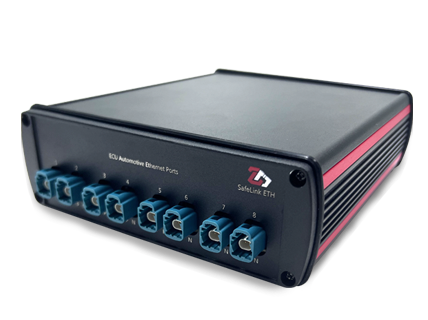

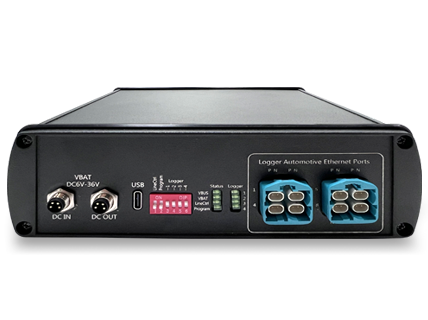

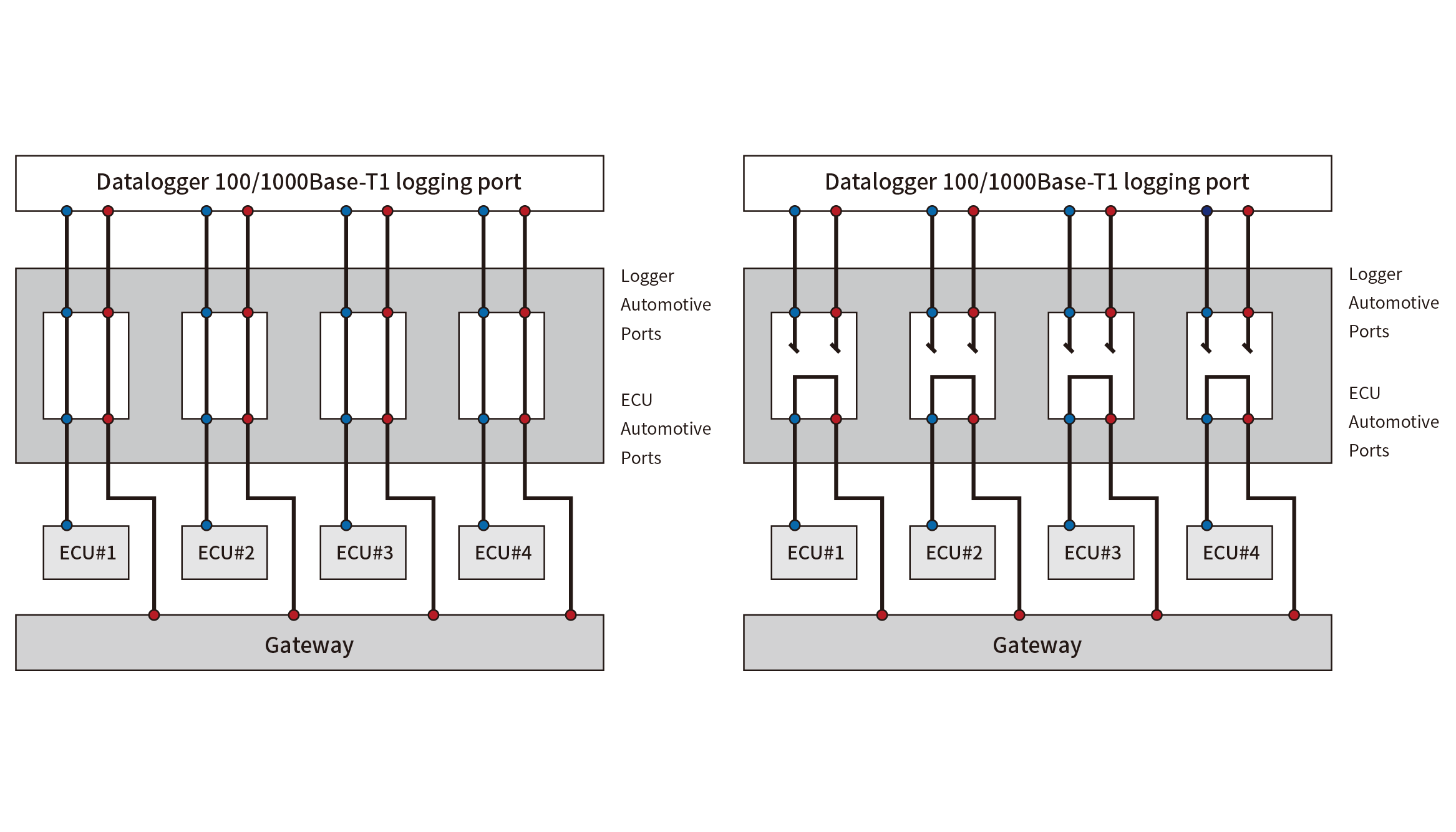

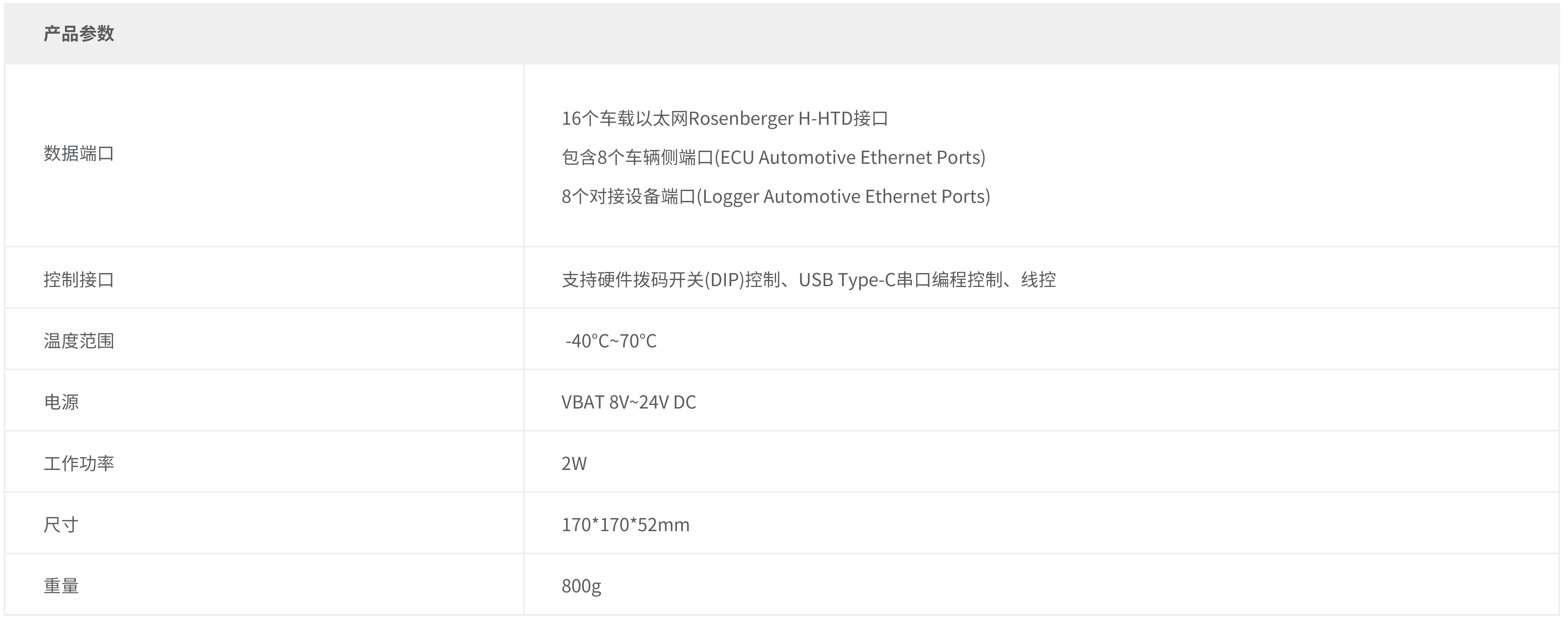

当用户需要把Datalogger连接测试设备时,可以按需先把Datalogger的车载以太网口转接到ZD-SafeLink ETH的车载控制器接口侧(ECU Automotive ports),接着把测试设备的车载以太网端口接入ZD-SafeLink ETH的测试设备接入侧(Logger Automotive ports)。ZD-SafeLink ETH支持同时接入4个通道的车载以太网连接,当内部继电器为连接状态,Datalogger与ECU之间保持常态连接,Datalogger能作为旁路设备收到ECU通信数据。
当需要恢复原车以太网连接时,根据ZD-SafeLink ETH工作原理,可分为【被动模式】和【主动模式】:
-被动模式:用户可以通过电源(对应航空插头VBAT管脚)、DIP开关、以及程控进行复位操作
-主动模式:通过Trigger(对应航空插头Trigger管脚)进行复位操作
