Vehicle Bus Tool -Trace Version

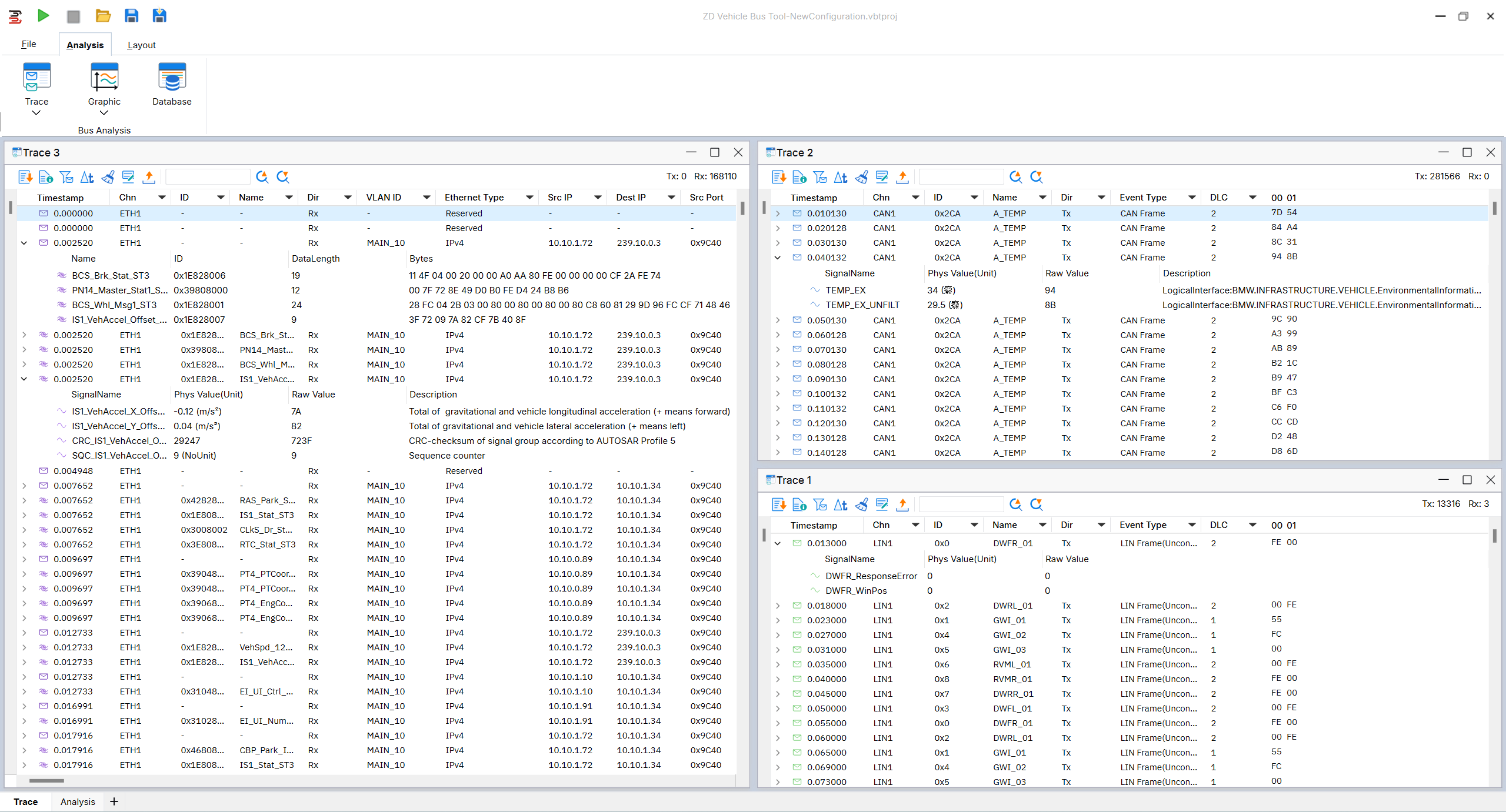

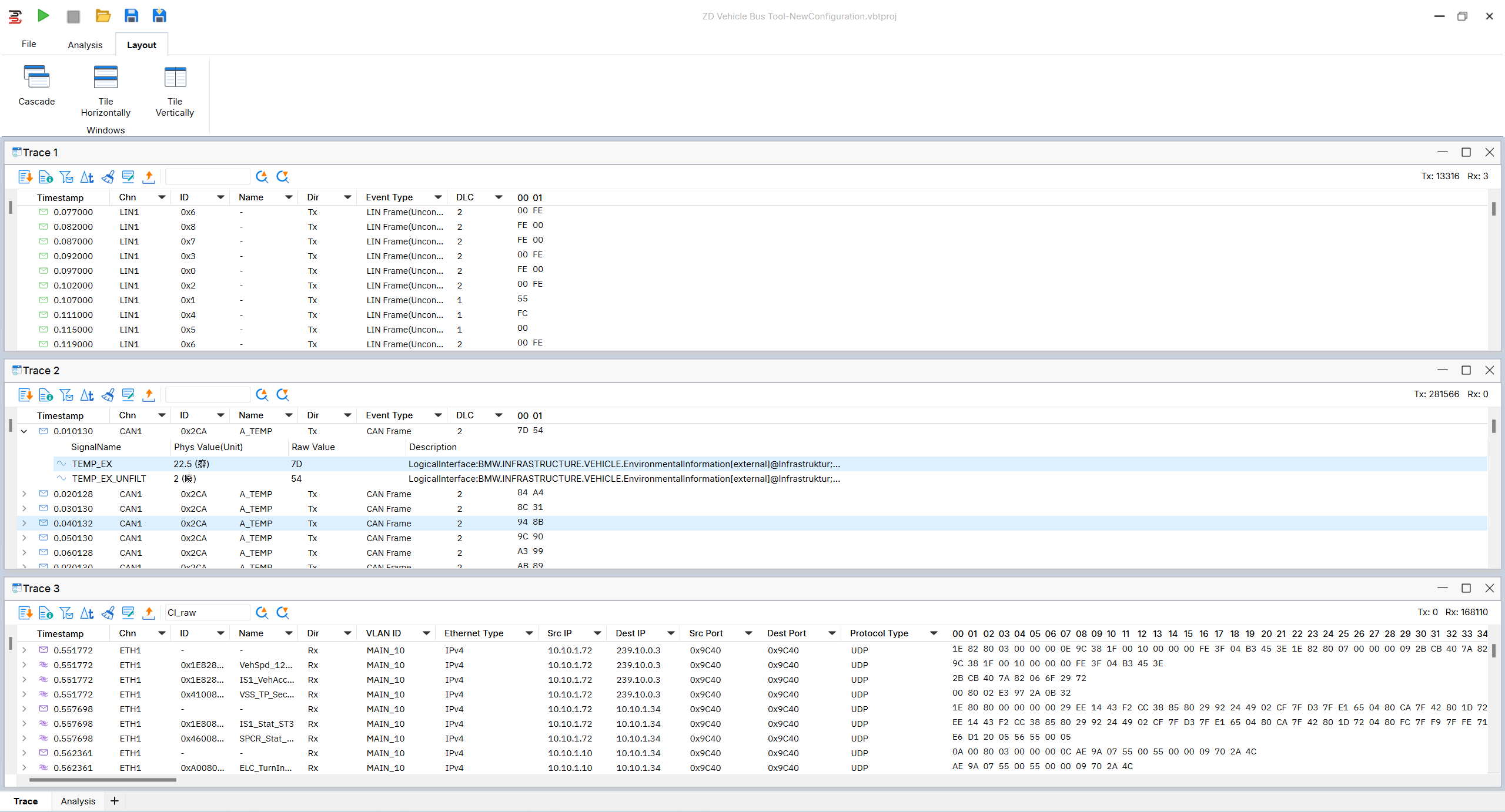

与ZD Datalogger 3系列产品功能相结合，知迪提供了“Vehicle Bus Tool-Trace Version”软件，进一步增强了ZD Datalogger 3系列产品的实用性。VBT-Trace Version允许用户配置数据记录仪的CMP功能，来选择需要转移的数据通道，实时监控并分析数据记录仪录取的总线数据以及带宽使用情况。结合多个Trace窗口和信号示波器,在实时分析中通过.dbc和.arxml文件在信号级别上进行可视化。此外，VBT-Trace Version还可以作为一款高效的离线分析工具，支持以.blf、.asc、.pcap等标准格式文件进行导入解析。在离线模式下，同样可以访问实时分析模式下的所有功能，确保用户获得高效率、高精确度的无缝体验。
免费下载 咨询

功能特点

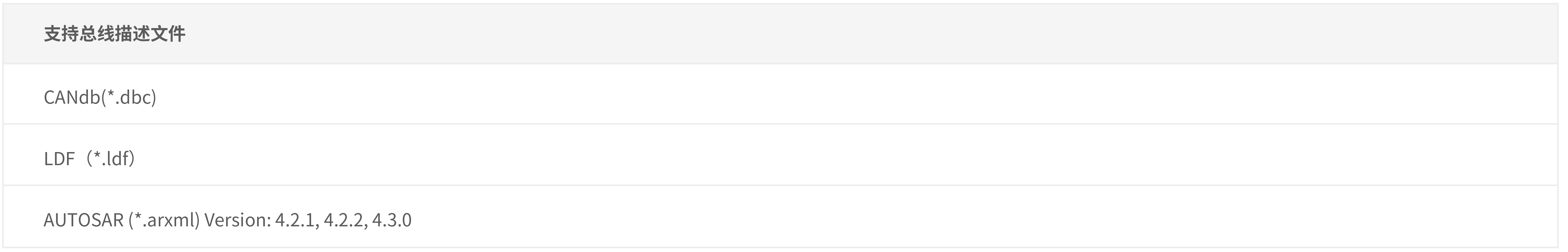

支持在选定通道中导入总线数据描述文件（.dbc, .arxml，.ldf）对在线报文进行实时解析。

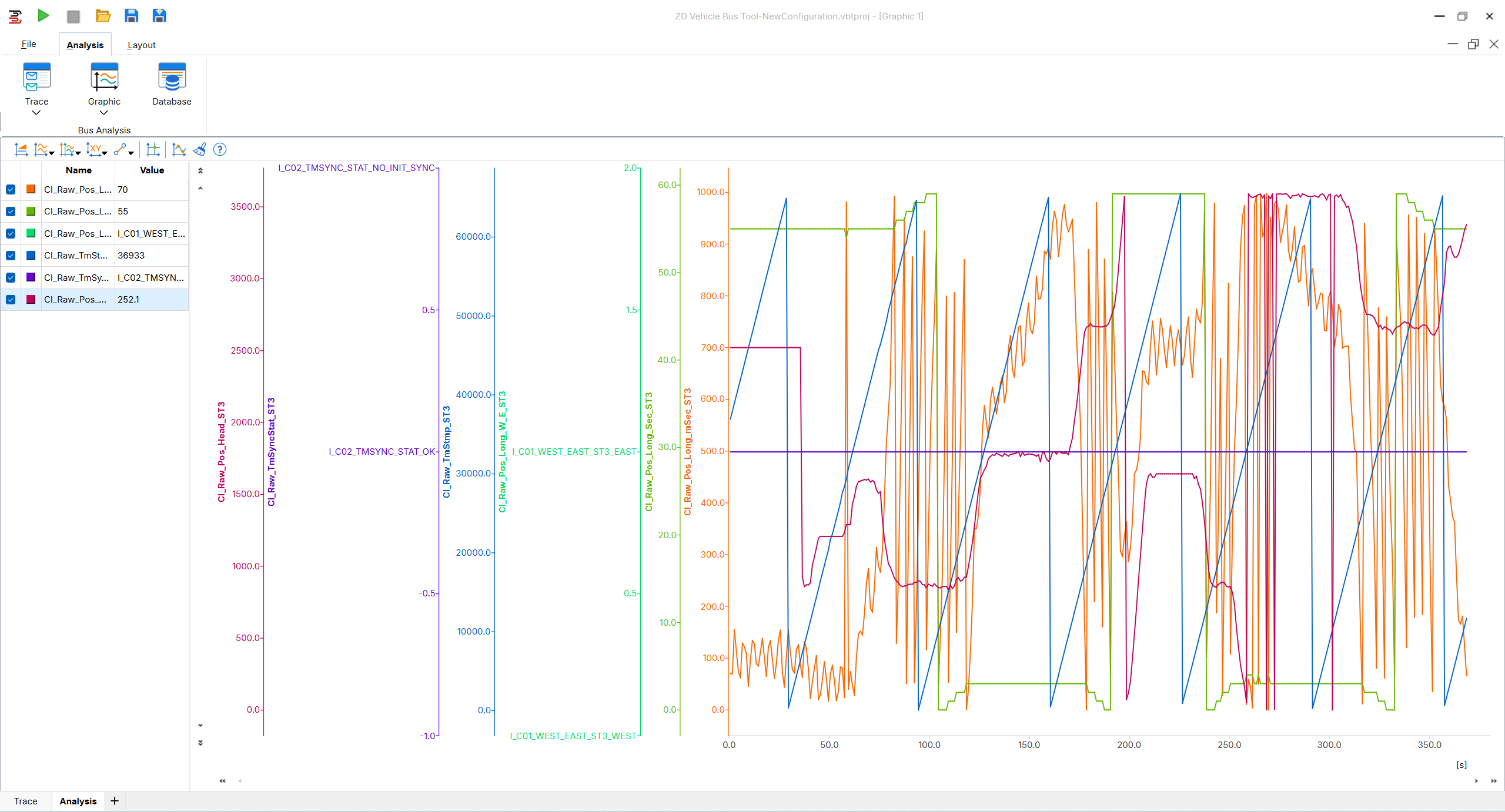

强大的离线数据文件的Trace回放以及在Graphic中对于信号的波形回访分析功能。
支持以下总线格式数据文件（.asc, .blf, .pcap）的导入和导出。

应用场景

在道路测试期间，工程师可以使用数据记录仪实现所有总线的连续记录，同时可以在安装“VBT-Trace Version”软件的笔记本电脑上选择性地监控特定总线通道并进行在线分析。在这种模式下，数据记录仪作为网络接口，使用CMP协议将选定的数据转发到用户的笔记本电脑。专用软件“VBT-Trace Version”帮助工程师实时分析信号和记录仪系统行为。如果需要，相关总线数据也可以单独保存在笔记本电脑上，同时，在数据采集仪中保存了所有总线通信的全部总线数据，以便后续在“VBT-Trace Version”中进行详细的离线分析。

产品规格
